제품소개 > 생산제품 > 유압 실린더

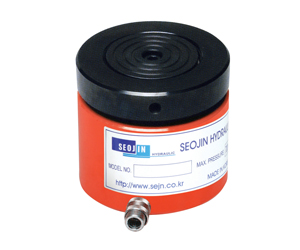

※ 위 사진을 클릭하시면 제품사진, 도면, 현장적용사진을 상세히 볼 수 있습니다.
　
제품설명
특징 : 이 실린더는 수중에서의 jacking, 교량건설, 중량물보수, 토목 기초공사 등의
분야에서 넓게 응용됩니다.
특히 교량공사 현장등에서 장시간 사용할 경우 아주 유용합니다
로드 홀딩용 안전로크 너트에 의해 필요위치에서 하중을 고정할 수 있습니다.
over flow plot 가 있어서 하중이 걸렸을 때에 플런져의 이탈을 방지해 줍니다.
리프트용 아이볼트가 부착이 되어 있어 취급이 용이합니다.
플런져 및 내부에 크롬 코팅이 되어 있어 부식성에 아주 강합니다.
별도 주문에 의하여 복동 실린더 및 단동스프링 리턴 타입도 제작 가능합니다.

  • 단동, 로드 리턴식
  • 모든 사양에 중량물 미끄럼 방지용 GROOVED SADDLE 장착
  • 용량 : 30 ~ 200 ton
  • 스트로크 : 200 ~ 230 mm
  • 사용압력 : 700 bar
  • 카플러 : 3/8" PT
  • 특수 실린더 주문제작 가능
    		•
    제품규격
    모델
    Model    		 용량
    Cylinder
    Capacity
    (tons)    		 행정
    Stroke
    (mm)    		 실린더
    효율면적
    Cylinder
    Effective
    Area (㎠)    		 오일용량
    Oil
    Capacity
    (cc)    		 후진상태
    높이
    Retracted
    Height    		 전진상태
    높이
    Extended
    Height    		 실린더
    외경
    Cylinder
    Out Dia.    		 실린더
    내경
    Cylinder
    Bore Dia.    		 오일포트
    높이
    Base to
    Inlet
    port    		 중량
    Weight
    (kgs)

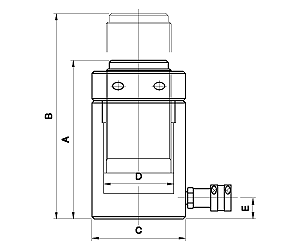

    A B C D E
    SLN-30200 30 200 38.4 883 405 605 102 70 39 23
    SLN-50200 50 200 63.6 1141 424 624 127 90 39 38
    SLN-100230 100 230 132.7 3292 499 729 185 130 39 95
    SLN-150230 150 230 201 4918 578 808 225 160 52 164
    SLN-200230 200 230 268.8 6562 615 845 225 185 60 224
