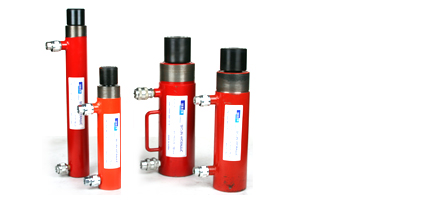

※ 위 사진을 클릭하시면 제품사진, 도면, 현장적용사진을 상세히 볼 수 있습니다.
　
제품설명

>복동실린더는 유압으로서 두방향으로 작동되도록 고안되었습니다. Piston Rod가
유압으로 움직이므로 속도가 요구되는 빠른주기의 작업에 편리하게 사용되며
특히 안전하게 중량물을 하강할 경우 유용하게 사용됩니다.
이들은 수동 또는 모타펌프에 4-way 밸브를 장치하여 사용할 수 있읍니다
100TON 이상의 복동 실린더에는 압력 과부하시 실린더보호 및 안전을 위하여
안전밸브( SAFETY VALVE)가 기본적으로 장착되어 있습니다.

  • 용도 : 중량물 하강작업시 안전
  • 복동, 유압 리턴식
  • 모든 사양에 중량물 미끄럼 방지용 GROOVED SADDLE 장착
  • 스트로크 : 150 ~ 300mm
  • 용량 (ton) : 5 ~ 1000 ton
  • 사용압력 : 700 BAR
  • 카플러 : 3/8" PT
  • 특수 실린더 주문제작 가능
    		•
    제품규격
    모델
    Model
    용량
    Cylinder
    Capacity
    (tons)
    행정
    Stroke
    (mm)
    실린더
    효율
    면적
    Cylinder
    Effective
    Area (㎠)
    오일
    용량
    Oil
    Capacity
    (cc)
    후진
    상태
    높이
    Retracted
    Height
    전진
    상태
    높이
    Extended
    Height
    실린더
    외경
    Cylinder
    Out Dia.
    실린더
    내경
    Cylinder
    Bore Dia.
    피스톤
    나사부
    Coller Thread
    coller Thread Length
    Piston Thread
    중량
    Weight
    (kgs)
    A
    B
    C
    D
    E
    F
    G
    SDC-515 5 150 9.6 114 276 426 45 35 M45 X P1.5 25 M20XP1.5 3.3
    SDC-530 300 288 426 726 4.8
    SDC-1015 10 150 15 228 300 450 63 44 - - M28XP2.0 4.5
    SDC-1030 300 456 450 750 9
    SDC-2015 20 150 33.2 497.7 350 500 88 65 M85 X P2.5 40 M40XP2.0 13.5
    SDC-2030 300 995.5 500 650 20
    SDC-3015 30 150 44.2 662.6 390 540 105 75 M100 X P2.5 50 M50XP2.0 24
    SDC-3030 300 1325.2 540 840 33
    SDC-5015 50 150 70.8 1063 330 480 128 95 M127 X P2.5 45 M40XP2.0 30
    SDC-5030 300 2126 480 780 50
    SDC-10015 100 150 132.7 1990 350 500 177 130 M175 X P3.0 50 M65XP3.0 64
    SDC-10030 300 3980 500 800 83
    SDC-15015 150 150 213.8 3207 380 530 216 165 M215 X P4.0 60 M80XP4.0 104
    SDC-15030 300 6414 530 830 136
    SDC-20015 200 150 283.5 4253 430 580 241 190 M240 X P4.0 70 M85XP4.0 129
    SDC-20030 300 8506 580 880 169
    SDC-30015 300 150 433.7 6506 485 635 315 235 M310 X P4.0 80 M110XP4.0 230
    SDC-30030 300 13012 635 935 298
    SDC-50015 500 150 706.8 10603 480 630 410 30 M410 x P6.0 95 M120 x P6.0 490
    SDC-50030 300 21206 630 930 590
    SDC-80015 800 150 1164.2 17462 550 700 499 390 - - - 782
    SDC-80030 300 34924 700 1000 989
    SDC-100015 1000 150 1452.2 21783 610 760 560 430 - - - 1216
    SDC-100530 300 43566 760 1060 1533
