제품소개 > 생산제품 > 볼트 조임 실린더


볼트조임 실린더
제품설명
볼트의 체결 방법에는 크게 비틀림에 의한 방법(Torsion Me-thod)과 스트레치에 의한 방법(Stretch Method)이 있다.
비틀림 방식은 스페너, 토오크 렌치등이 있고, 스트레치 방식에는 Bolt Tensioner 가 있다.
Bolt Tension는 작업속도가 빠르고, 동시 작업이 가능하기 때문에 볼트 체결부조 균일한 체결력이 전달 된다.
정확도 30%의 손실율을 가진 비틀림방식에 비해 단지 10%의 손실율을 보인다.

  • 사용압력 : 1400 Bar

  • 스토로크 : 10~15 mm

제품규격
모델
Model
나사
Thread
용량
Cylinder
Capacity
행정
Stroke
(mm)

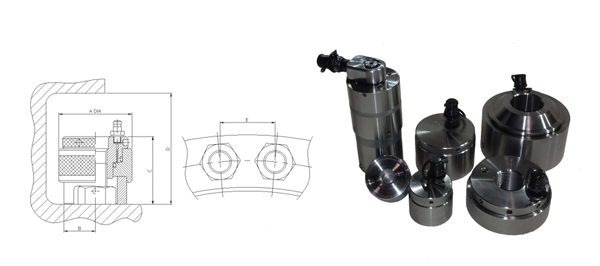

제원 Dimension(mm)
중량
Weight
(kgs)
A
B
C
D
E
SBT-20
M20
208
10
68
26
80
125
51
1.4
SBT-22
M22
264
73
26
90
135
51
1.9
SBT-24
M24
327
78
29
90
140
59
2
SBT-27
M27
448
88
36
95
154
65
2.7
SBT-30
M30
448
15
88
36
95
150
72
2.7
SBT-33
M33
679
108
39
105
165
76
4.6
SBT-36
M36
810
118
42
110
175
80
5.5
SBT-39
M39
810
118
42
115
180
89
5.5
SBT-42
M42
917
126
45
115
185
91
6.1
SBT-45
M45
952
132
49
120
185
94
6.7
SBT-48
M48
1151
142
51
125
200
102
9.2
SBT-52
M52
1277
148
54
125
205
110
10.4
SBT-56
M56
1455
163
59
140
220
119
14.4
SBT-60
M60
1455
163
65
145
230
131
14.4
SBT-64
M64
1794
178
65
155
245
131
16.2
SBT-68
M68
1794
178
71
155
245
146
16.2
SBT-72
M72
2116
192
71
160
260
146
19.5
SBT-76
M76
2579
217
77
175
275
160
23.8
SBT-80
M80
2579
217
77
180
285
161
23.8
SBT-85
M85
2963
230
87
200
310
175
31
SBT-90
M90
3505
250
93
205
320
177
38.6
SBT-95
M95
3951
265
96
220
340
202
51.4
SBT-100
M100
4573
285
105
225
350
212
61.9
SBT-110 M110 4573 20 299 110 225 350 220 72.3
