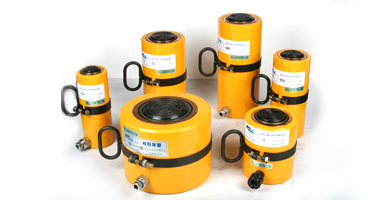

※ 위 사진을 클릭하시면 제품사진, 도면, 현장적용사진을 상세히 볼 수 있습니다.


제품설명

특징 : 일반 스틸실린더보다 무게가 1/2 정도로 운반 및 휴대가 용이하며 염분에 강하다.

  • 중량물 미끄럼 방지용 GROOVED SADDLE 장착

  • 단동, 스프링 리턴식

  • 스트로크 : 50 ~ 150mm

  • 용량 (ton) : 20 ~ 150 ton

  • 사용압력 : 700bar

  • 카플러 : 3/8"PT & 3/8"NPT
  • 특수 실린더 주문제작 가능
  • 제품규격
    모델
    Model
    용량
    Cylinder
    Capacity
    (tons)
    행정
    Stroke
    (mm)
    실린더
    효율
    면적
    Cylinder
    Effective
    Area (㎠)
    오일
    용량
    Oil
    Capacity
    (cc)
    후진
    상태
    높이
    Retracted
    Height
    전진
    상태
    높이
    Extended
    Height
    실린더
    외경
    Cylinder
    Out Dia.
    실린더
    내경
    Cylinder
    Bore Dia.
    피스톤
    직경
    Piston
    Dia
    오일포트높이
    Base toInlet port
    중량
    Weight
    (kgs)
    A B C D E F
    SAR-
    2050
    20 50 29 145 140 190 89 60 54 23.5 3
    SAR-20100 100 290 190 290 4
    SAR-20150 150 435 240 390 5
    SAR-
    3050
    30 50 44 220 160 210 108 75 65 28.5 5
    SAR-30100 100 440 210 310 6.5
    SAR-30150 150 660 260 410 8
    SAR-
    5050
    50 50 71 355 173 223 138 95 85 28 8
    SAR-50100 100 781 223 323 10.5
    SAR-50150 150 1070 273 423 15
    SAR-10050 100 50 132 660 190 240 187 130 110 40 16
    SAR-100100 100 1320 240 340 19.5
    SAR-100150 150 1980 290 440 23
    SAR-15050 150 50 201 1005 190 240 238 160 135 42 26.5
    SAR-150100 100 2010 240 340 33
    SAR-150150 150 3015 290 440 41
