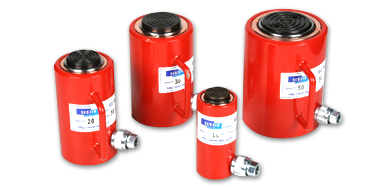

※ 위 사진을 클릭하시면 제품사진, 도면, 현장적용사진을 상세히 볼 수 있습니다.
　
제품설명

단동 실린더는 일반적으로 모든 목적에 따라서 작동될수 있도록 고안되었습니다.
수동이나 전동 가솔린 혹은 공기로서 작동되는 유압펌프에 의하여 거리조절이
되므로 어떠한 장소에서도 용이하게 사용될 수 있습니다.

  • 단동, 스프링 리턴식
  • 모든 사양에 중량물 미끄럼 방지용 GROOVED SADDLE 장착
  • 스트로크 : 50 ~ 200mm
  • 용량 (ton) : 5 ~ 100 ton
  • 사용압력 : 700 BAR
  • 카플러 : 3/8" PT
  • 특수 실린더 주문제작 가능
    • 제품규격
    모델
    Model
    용량
    Cylinder
    Capacity
    (tons)
    행정
    Stroke
    (mm)
    실린더
    효율
    면적
    Cylinder
    Effective
    Area (㎠)
    오일
    용량
    Oil
    Capacity
    (cc)
    후진
    상태
    높이
    Retracted
    Height
    전진
    상태
    높이
    Extended
    Height
    실린더
    외경
    Cylinder
    Out Dia.
    실린더
    내경
    Cylinder
    Bore Dia.
    피스톤
    직경
    Piston
    Dia
    중량
    Weight
    (kgs)
    A
    B
    C
    D
    E
    SS-55 5 50 6.38 35 133 183 38 28.5 25 1.1
    SS-510 100 70 183 283 1.4
    SS-515 150 106 233 383 1.8
    SS-520 200 140 283 483 2.2
    SS-105 10 50 15.2 76 130 180 58 44 38 2.0
    SS-1010 100 152 180 280 3.3
    SS-1015 150 228 230 380 4.7
    SS-1020 200 304 280 480 5.5
    SS-205 20 50 33.18 166 163 213 87 65 57 7
    SS-2010 100 332 213 313 8.8
    SS-2015 150 498 263 413 11
    SS-2020 200 664 313 513 12.7
    SS-305 30 50 44.18 220 170 220 102 75 68 9.8
    SS-3010 100 440 220 320 12.5
    SS-3015 150 660 270 420 16
    SS-3020 200 880 320 520 17.5
    SS-505 50 50 70.88 355 175 225 127 95 85 15.8
    SS-5010 100 710 225 325 20
    SS-5015 150 1070 275 425 23.5
    SS-5020 200 1425 325 525 27.7
    SS-1005 100 50 132.7 664 185 235 178 130 110 18
    SS-10010 100 1330 235 335 38.8
    SS-10015 150 1991 285 435 49.2
    SS-10020 200 2654 335 535 59.6
