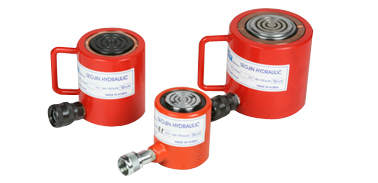

※ 위 사진을 클릭하시면 제품사진, 도면, 현장적용사진을 상세히 볼 수 있습니다.


제품설명
용도 : 좁은 틈새공간에서 중량물 작업시 사용
  • 단동, 스프링 리턴식
  • 모든 사양에 중량물 미끄럼 방지용 GROOVED SADDLE 장착
  • 스트로크 : 44 ~ 50mm
  • 용량(ton) : 10 ~ 200 ton
  • 사용압력 : 700 BAR
  • 카플러 : 3/8" PT
  • 특수 실린더 주문제작 가능
  •

    제품규격
    모델
    Model
    용량
    Cylinder
    Capacity
    (tons)
    행정
    Stroke
    (mm)
    실린더
    효율면적
    Cylinder
    Effective
    Area(㎠)
    오일용량
    Oil
    Capacity
    (cc)
    후진상태
    높이
    Retracted
    Height
    전진상태
    높이
    Extended
    Height
    실린더
    외경
    Cylinder
    Out Dia.
    실린더
    내경
    Cylinder
    Bore Dia.
    피스톤
    직경
    Piston
    Dia
    Poet
    중량
    Weight
    (kgs)
    A B C D E
    SSSC-1040 10 40 15.2 60 90 130 68 44 38 2.3
    SSSC-2045 20 40 28.3 113 95 135 88 60 50 4.3
    SSSC-3045 30 40 44.2 177 95 135 105 75 65 6.2
    SSSC-5050 50 45 63.6 286 104 149 125 90 78 10.2
    SSSC-10050 100 50 132.7 663 135 185 176 130 95 23.8
    SSSC-15050 150 50 201 1005 160 210 207 160 130 29.5
    SSSC-20050 200 50 283.5 1417 170 220 233 190 160 39.8
